Máquina de oxicorte GB CUT
Rango Øe 101,6 – 2032 mm (4″ – 80″)
La máquina de oxicorte GB CUT realiza cortes y biseles en tubos de diámetro desde las 4” hasta las 80”.
Esta cortadora realiza el corte y/o el bisel gracias a una antorcha (a elegir para acetileno o propano);fijada en el porta antorcha especial de la máquina. Sus juntas graduadas, consienten un posicionamiento perfecto de la antorcha respecto al punto de corte.
La máquina realiza cortes y biselados circulares y precisos para garantizar la alineación con el tubo, la máquina GB Cut dispone de un sistema de fijación con una cadena de dos enlaces y cuatro ruedas posicionables en diferentes configuraciones dependiendo del diámetro del tubo que hay que trabajar. La cadena es utilizada también para transmitir a la cortadora el movimiento de rotación alrededor del tubo.
La máquina de oxicorte GB Cut está disponible en dos versiones: además de la máquina con accionamiento manual está disponible la de accionamiento eléctrico en baja tensión con mando a distancia. El kit de accionamiento eléctrico puede ser montado en un segundo momento.
CARACTERÍSTICAS DE LA MÁQUINA
ÁREA DE TRABAJO:
Máquina de oxicorte para tubos 4” – 80 “ diámetro externo
POSICIÓN SOPLETE:
A tres alineaciones.
POSICIONAMIENTO DE LA ANTORCHA:
Tres ases.
ALIMENTACIÓN:
Neumática y eléctrica.
MOVIMIENTO:
Manual o con kit de motorización de baja tensión con mando a distancia.
ALIMENTACIÓN :
(para la versión con kit accionamiento eléctrico)
220 volt (otros voltajes a demanda)
tensión al motor: 24 volt
OPCIONAL:
Kit de motorización de baja tensión con mando a distancia.
Segundo kit de soplete (para cortes/biseles en ambos bordes).
Banda guía (recomendada para diámetros superiores a 32”).

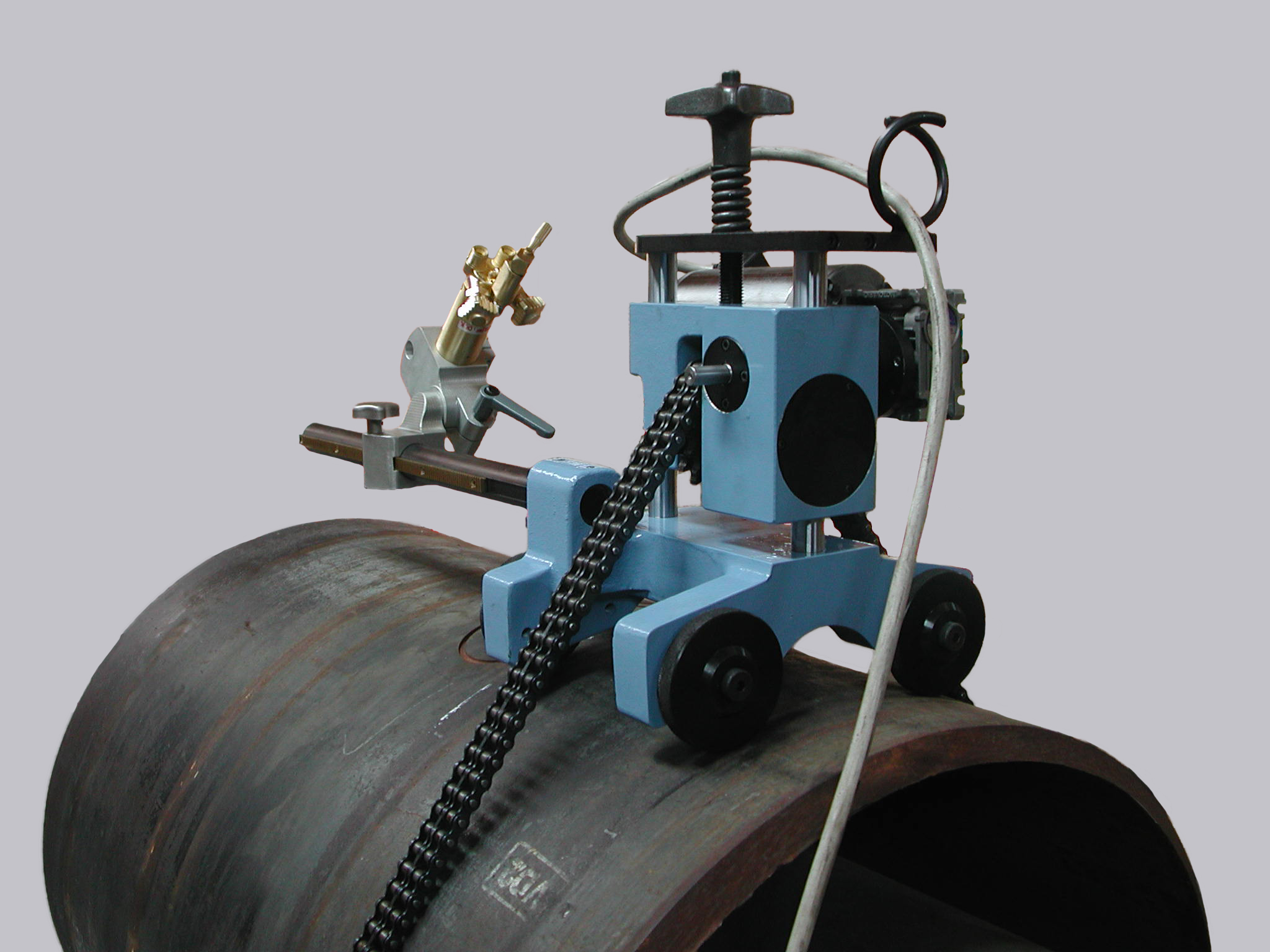

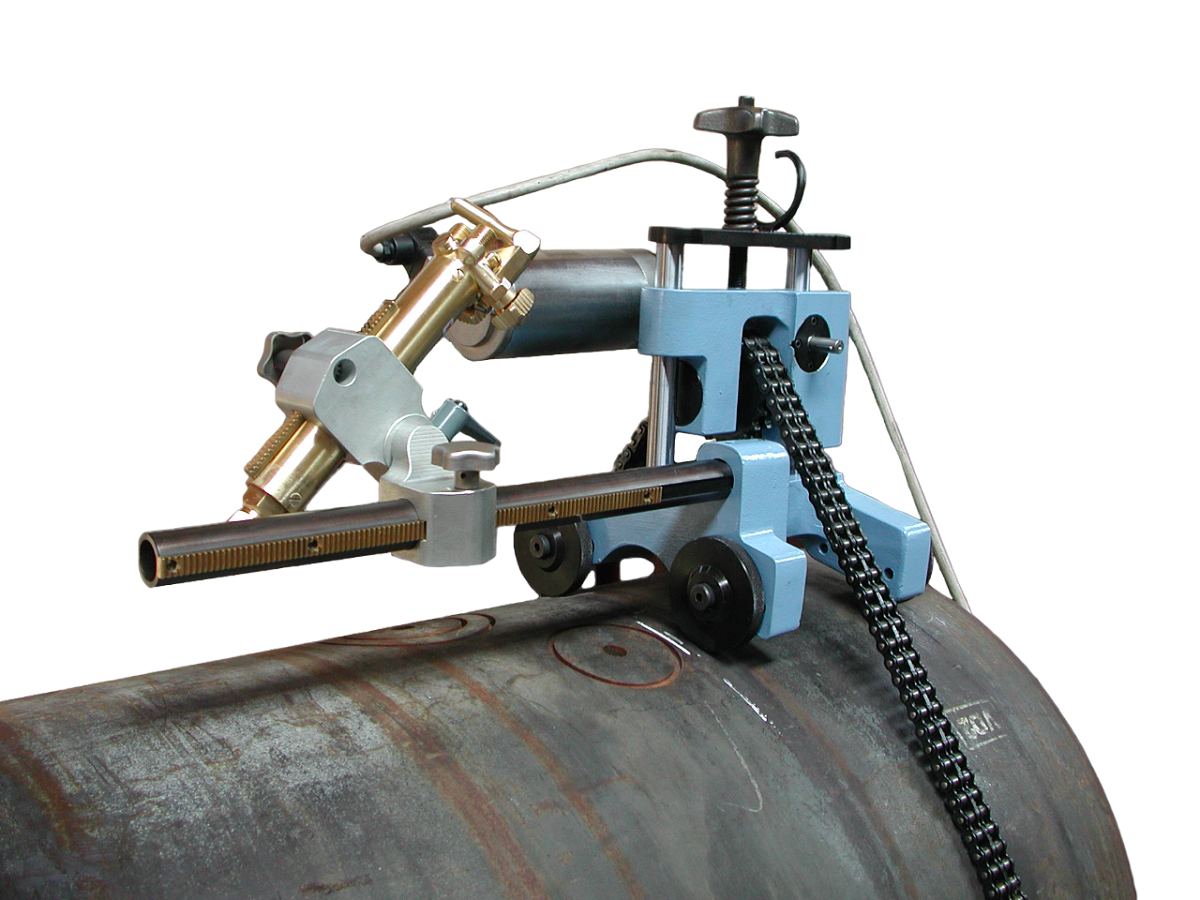

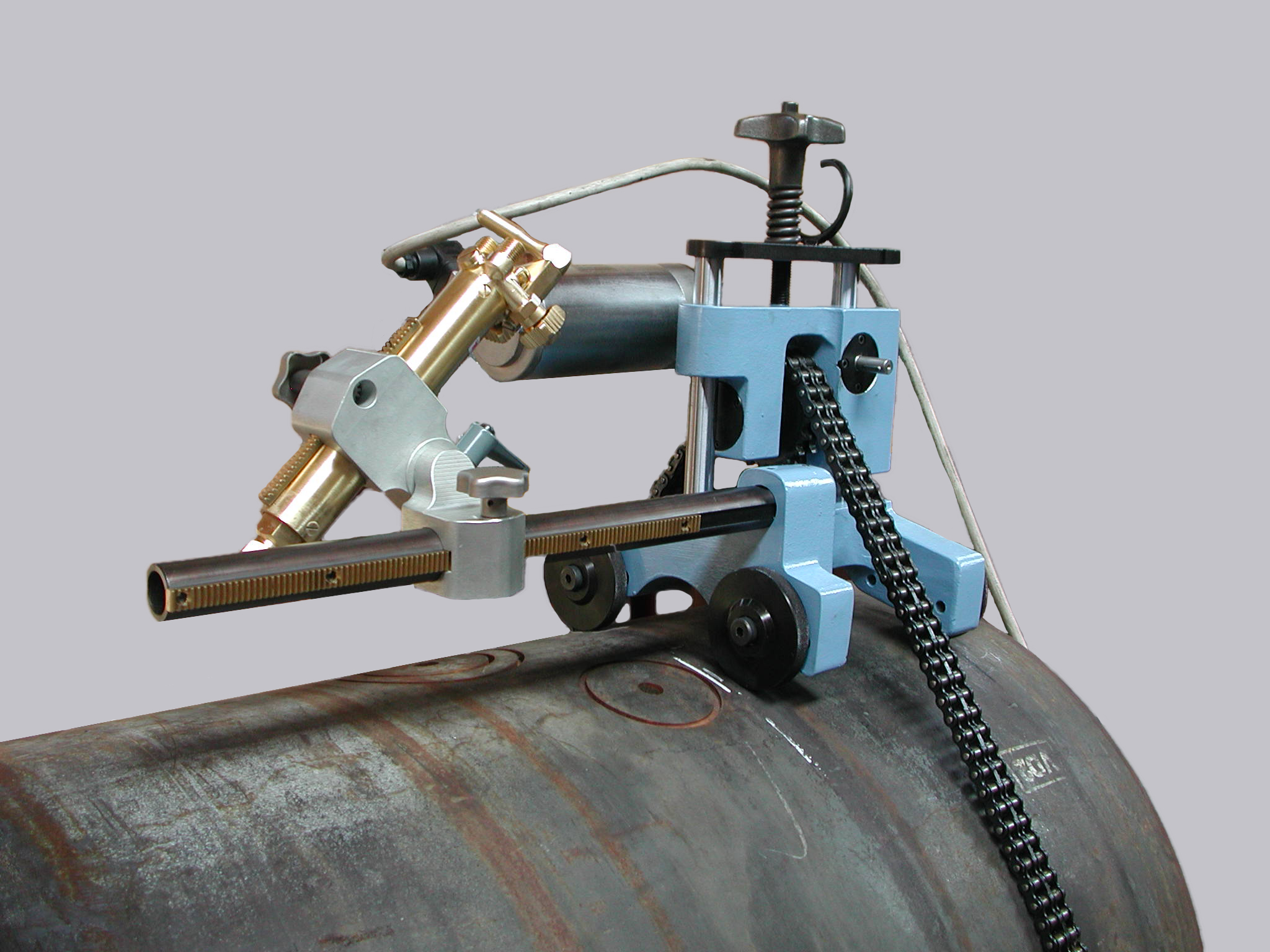

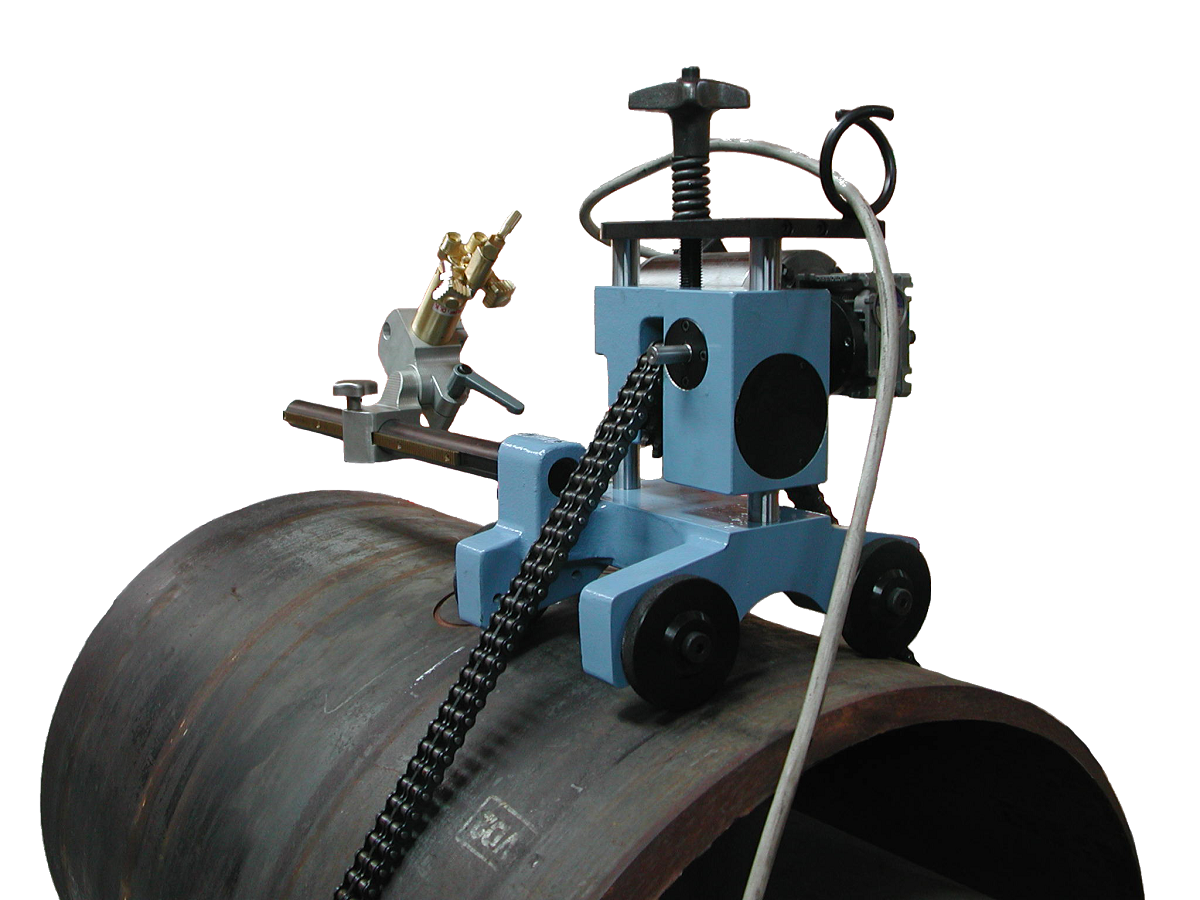

GB CUT – Imágenes

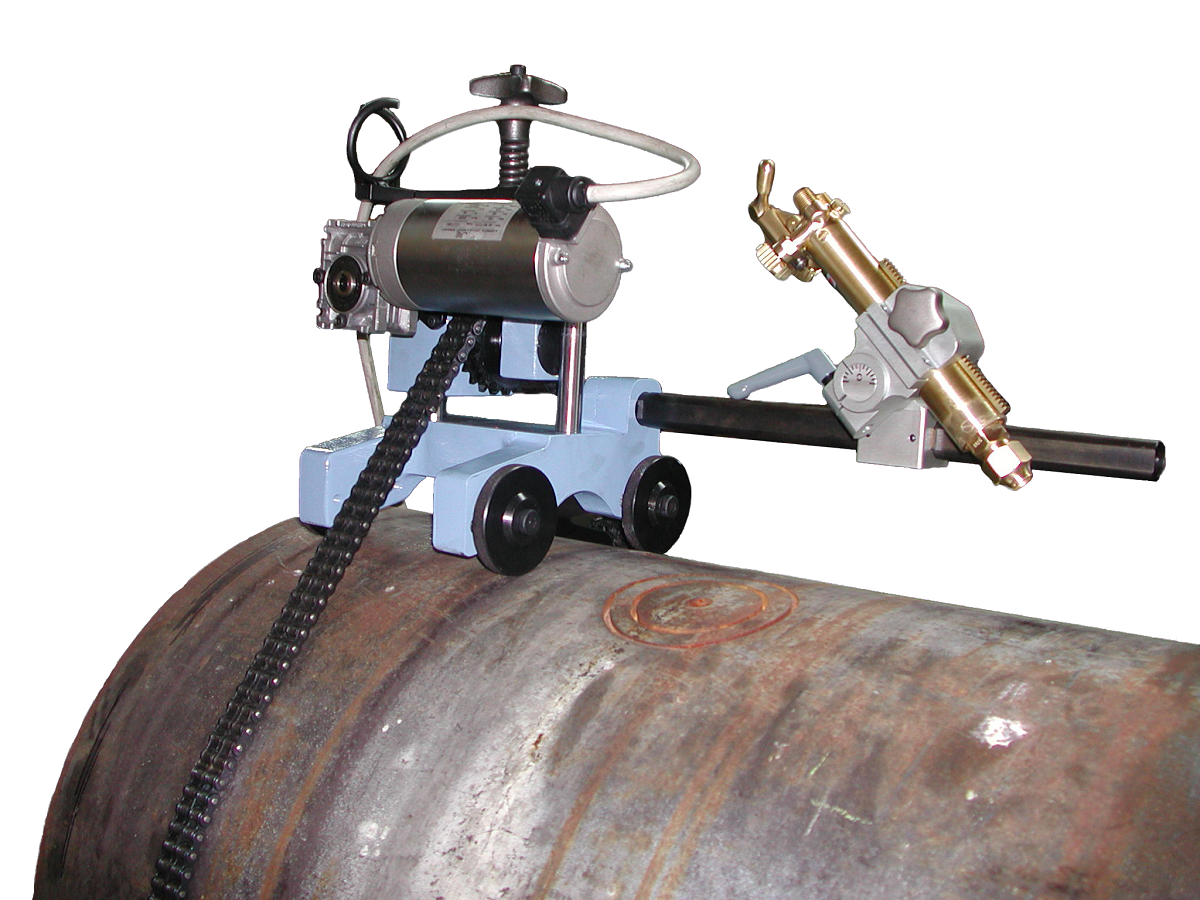

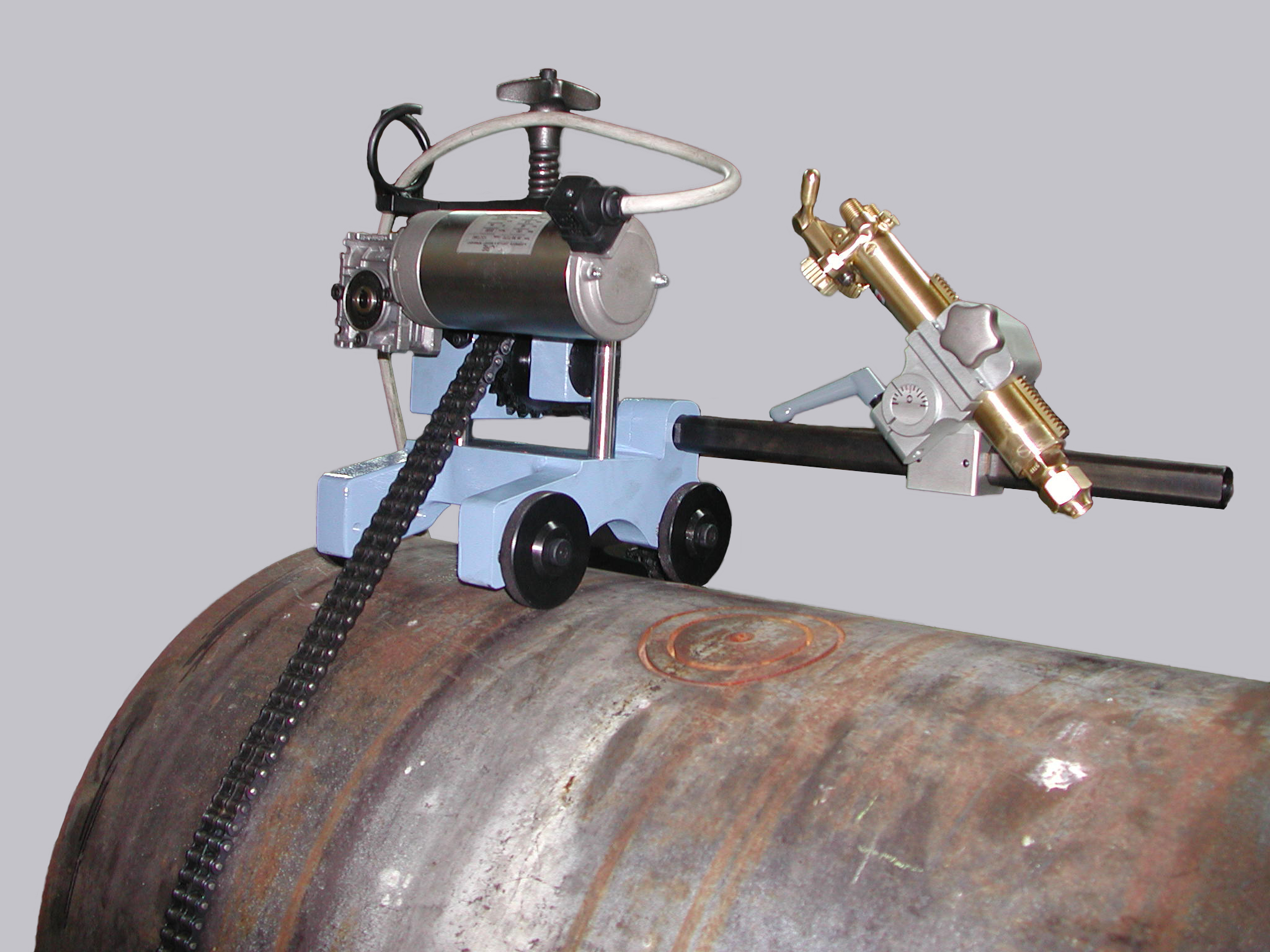

El kit de motorización de baja tensión está especialmente indicado para grandes diámetros, facilita la manipulación y garantiza una velocidad de rotación constante, haciendo que el acabado del corte sea más uniforme y preciso.
La GB CUT también está equipada con un sistema de doble manivela hecho para facilitar su uso desde cualquier punto del tubo a mecanizar.
